Stumey-Archer Trigger Shifters -1938-1960

Salam hormat gerekers semua...

Saya amat tertarik dan terpanggil untuk bersama-sama menyumbangkan sedikit maklumat atau info yang boleh dijadikan rujukan serta panduan kepada para penggemar basikal lama di Malaysia khususnya. Saya juga menyokong penuh hasrat murni KSTKPB dan rakan-rakan lain yang ingin mengujudkan "KLINIK BASIKAL" sebagai rujukan kepada semua. Hasrat murni ini seharusnya mendapat sokongan dari semua pihak.

Buat pertamakalinya saya ingin berkongsi sedikit maklumat kepada rakan basikal antik tentang jenis-jenis Stumey Archer Trigger Shifters yang dikeluarkan sekitar tahun 1938 hingga 1960. Semuga dengan sedikit sumbangan ini ianya akan memberi manfaat yang cukup besar kepada penggemar basikal antik. Kepada hardcore basikal antik, diharapkan dapat membuat pembetulan sekiranya apa yang saya kongsikan ini mungkin tidak menepati fakta yang sebenar. Saya sudi menerima pandangan dan memperbetulkan yang silap untuk kebaikan bersama.
Model GC1: Keluaran awal tahun 1938
Digunakan untuk Sturmey-Archer K hub siri
Tiga kedudukan gear iaitu Low, N (Normal ) dan High.
Dipasang pada galang utama. Pastinya ia cukup rare sekarang nie.

Model GC3. Merupakan model trigger yang pertama dikeluarkan iaitu
sekitar tahun 1938 hingga 1948. Untuk kegunaan 3 speed atau 4 speed SA hub.
Nombor asal pembuatan 498820 dan mempunyai handle yang panjang.
Versi 4 speed tidak kelihatan pada GC4. Ia dipasang pada
kedudukan sebelah bawah besi handle.

Trigger Model GC2 direka untuk kegunaan 3 speed atau 4 speed SA hub. Pengunaanya sekitar tahun 1948 hingga 1953. Rekabentuk sentiasa berubah dari masa kesemasa. Setiap perubahan rekabentuk masih mengekalkan nama GC2 kerana komponen dalam trigger tersebut masih menggunakan komponen yang serupa. Rekabentuk trigger GC2 yang terbaru mempunyai tetingkap gear pada permukaan trigger tersebut.

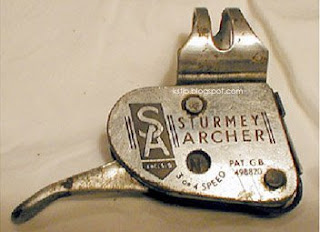

Model GC2. Keluaran tahun 1948 hingga 1949.
Direkabentuk untuk 3 speed atau 4 speed hub.
Nombor asal pembuatan 498820

Model GC2: Keluaran tahun 1948 hingga 1949.
Sama seperti gambar trigger diatas. Perbezaan pada tulisan dan kemasan

Model GC2 keluaran tahun 1950 hingga 1953.
Trigger untuk 3 speed atau 4 speed. Terdapat tetingkap gear
bertanda B (base), L (low), N(normal) dan H (high).
Nombor pembuatan asal 498820. Tulisan STURMEY ARCHER
berwarna merah.

Model GC2. Keluaran tahun 1950-1953.
Keluaran trigger pada tahun berkenaan menggunakan tulisan berwarna
hitam pada perkataan STURMEY ARCHER .Tulisan pada tingkap gear (L)
Pada tahun 1953 trigger telah direka semula untuk kegunaan 3 speed atau
4 speed seperti model GC3A atau GC4A

Model BC3A. Keluaran tahun 1953 hingga 1956
Direka untuk 3 speed bersama no pembuatan asli 498820 dan nombor
pembuatan setelah dilakukan penambahbaikan ialah 649009

Model GC3A. Keluaran tahun 1953 hingga 1956.
3 speed trigger. Peralihan dari model GC2 kepada GC3A atau dari komponen yang
digunakan pada Model GC4A

Model GC3A. Keluaran tahun 1953 hingga 1956
Direka untuk 3 speed hub. Serupa dengan gambar sebelumnya tetapi
perbezaan warna sahaja dan tulisan lebih besar sedikit.
Digunakan pada basikal Raleigh keluaran 1954 dan Humber 1955.

Model GC3A. keluaran tahun 1953 hingga 1956.
Pengunaan skrew pada badan trigger yang lebih tipis.
Hampir serupa dengan model GC3B

Model GC4A. Digunakan sekitar tahun 1953 hingga 1956.
Direka untuk kegunaan 4 speed hubs
Model GC3B digunakan sekitar 1956 hingga ....
Direkabentuk untuk 3 speed hubs tanpa tingkap pada badan trigger
Terdapat nombor pembuatan

Trigger Model GC4B. Digunakan sekitar tahun 1956 hingga ...
Direkabentuk bagi kegunaan 4 speed hub dan tidak terdapat
tetingkap pada badan trigger tersebut
Trigger 3 speed yang biasa ditemui dan terdapat

Trigger 4 speed sama dengan trigger gambar sebelumnya
tetapi tidak dipasang skrew pada body trigger

Trigger yang dibuat dari plastik cover. Bentuk serupa dengan
trigger yang sebelumnya tetapi cop yang dibuat pada plastik
cover tersebut tidak kemas. Diperkenalkan pada tahun 1966
Trigger dari barangan plastik ( cover )
digunakan sekitar tahun 1970 hingga pertengahan 1971
Trigger dari plastik
Dikeluarkan pada tahun 70 an, diskrew pada body
Trigger dari barangan plastik
Diskrew terus kepada body. Dikeluarkan pada tahun 1976
Pada tahun 1950an Hercules telah mengeluarkan Sturmey-Archer Aw"Clone"
Dipaparkan SA Hercules keluaran 1958 ( FER-CU-MATIC )
